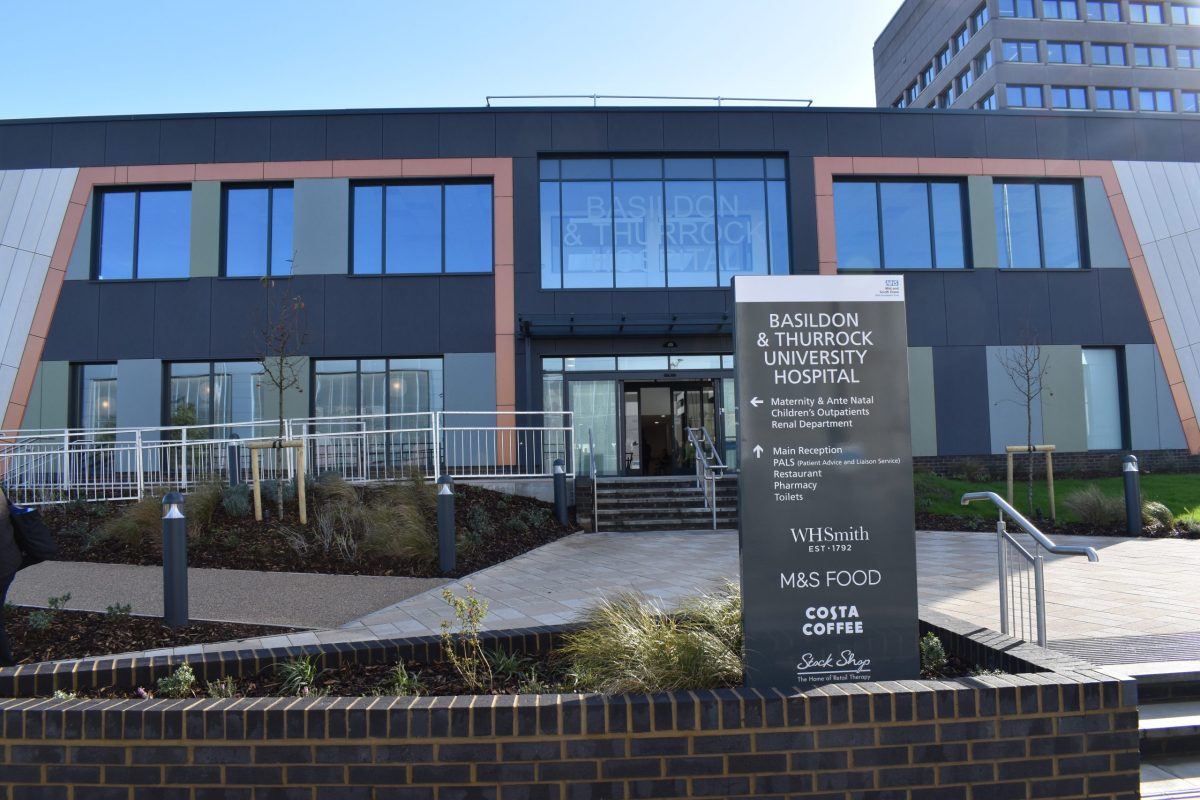

Basildon Hospital

Klimatförändringar och nya statliga riktlinjer blev startskottet för ett omfattande ingrepp i en viktig sjukhusavdelnings system för ventilation och kyla. Åtgärden som tog fyra dagar inkluderade takinstallation av två Daikin EWAH~TZ luftkylda skruvkompressorkylenheter med variabel frekvensdrift (VFD), som använder köldmediet HFO.

Efter att projektet slutförts har Essex Cardiothoracic Centre (CTC) vid Basildon University Hospital, en del av Mid and South Essex NHS Foundation Trust, framtidssäkrat sig mot klimatförändring under en överskådlig framtid.

Byggnaden i fyra våningar inhyser landets ledande inrättning för hjärt- och lungoperationer, med fyra operationssalar, fyra kateteriseringslaboratorier (cath labs), faciliteter för magnetröntgen och datortomografi, och två avdelningar med 24 bäddar för uppvak och inlagda patienter.

CTC ligger avskilt från sjukhusets huvudbyggnad med en smal transportväg emellan, men har en anslutningspassage i form av en överbyggd bro på samma våning som operationssalarna. Två luftkonditioneringsenheter (AHU:er) och två kylenheter sitter på taket till CTC – i själva verket en femte våning – nära vägen och i linje med bron.

Iain Oakley, projektledare för Mid and South Essex NHS foundation Trust, berättar att fastän CTC:s ventilations- och kylsystem var toppmoderna när de installerades 2009 hade de nu blivit otillräckliga för styrning av temperatur och luftfuktighet.

”AHU:erna hade luft på-, luft av-inställningar som levde upp till sjukhusets tekniska memorandum (HTM) då. Men vi vet att vi på grund av global uppvärmning ofta har utomhustemperaturer över 31 ^oC. Det fanns många dagar då kylkapaciteten helt enkelt inte kunde leva upp till det som krävs i operationssalar och kateteriseringslaboratorier.”

”Vi kunde inte heller minska luftfuktigheten i operationssalarna, vilket påverkade utrustningen, och ibland fick vi stänga operationssalarna och kateteriseringslaboratorierna de dagar då det var för hög luftfuktighet, eftersom vi inte kunde riskera att utrustningen inte fungerade under operationerna.

Kylkapaciteten behövde förbättras – och AHU:erna behövde bytas ut på samma gång, eftersom originalenheterna aldrig hade lyckats åstadkomma de luftflödesnivåer som krävs.”

Tekniker från Ellis Building Services fick en långhelg med fyra dagar för att ta bort den gamla utrustningen, och sedan installera och ta den nya anläggningen i drift – och de fick arbete medan verksamheten pågick. VD James Ellis säger att teamet på plats med David Edwards och Ian Cribbs arbetade positivt inställda på att leverera projektet till NHS.

Iain Oakley berättar: ”CTC kunde inte ställa mer tid till förfogande. Operationssalarna stängdes sent på onsdagen, och det var ett krav att arbetet skulle avslutas i tid eftersom det fanns en lista med operationer som var inplanerade för start klockan 08:00 på måndagsmorgonen.”

Det var dessutom viktigt att det gick snabbt eftersom ingen trafik kunde använda transportvägen medan kranen stod där.

De gamla kylenheterna togs bort med kran först, och taket till anläggningsutrymmet togs bort så att de gamla AHU:erna kunde bytas ut. När de nya AHU:erna hade placerats inuti anläggningsutrymmet och taket hade satts på igen lyftes de två nya VFD-styrda kylenheterna från Daikin på plats.

CTC öppnade igen på måndagsmorgonen enligt planen.

Daikins TZ-utbud av kylenheter är resultatet av noggrann design, avsedd att optimera kylenhetens drift och prestanda för komfort och ändamålsenlig tillämpning i alla klimatförhållanden. Målet är att minska operationskostnaderna och förbättra anläggningens lönsamhet, effektivitet och ekonomiska drift.

Kylenheterna är utformade med en högeffektiv singelskruvkompressor som drivs av VFD, en stor kondensorröryta för maximal värmeöverföring och lågt tömningstryck, högpresterande kondensorfläktar och en direktverkande expansionsförångare av tubpannetyp med små tryckfall för köldmediet.

Kombinationen av dessa ger den bästa effektiviteten vid drift med full och delvis belastning.

Den semihermetiska singelskruvkompressorn med VFD inbyggd i kompressorn är utformad av och tillverkas av Daikin. Den är resultatet av år av erfarenhet och kontinuerlig investering i forskning och utveckling, optimerad för drift med köldmediet R1234ze(E) som har global en uppvärmningspotential på 7.

Själva geometrin i kompressorn har designats om helt för att uppnå högsta effektivitet vid full belastning, och leverera högst effektivitet för delvis belastning tack vare att VFD ger kontinuerlig modulation av kompressorns rotationshastighet. Elektroniken i VFD kyls av köldmediet från kylenhetens krets, vilket ger DPF på ≥ 0,95.

Flera ytterligare alternativ inkluderades för kylenheterna:

· Epoxipolymerbelagda mikrokanalspolar

· Dubbla säkerhetsventiler

· Inverterstyrda fläktar

· Energimätare
