EWW(H)(L)T-Q

Modulär vatten/vatten vätskekylaggergat/värmepump som erbjuder en plug & play-lösning för enklare hantering av anläggningar och maximal flexibilitet

Produkten har ett nytt modulärt tillvägagångssätt till systemdesign, som introducerar ytterligare flexibilitet i konfigurationen, vilket gör att den erforderliga kapaciteten kan nås genom att kombinera mindre enheter som är sammankopplade och kan styras som en.

Serien består av tre basmoduler med kapaciteter på 100, 125 och 160 kW och har Daikin-design-scrollkompressorer och R-32 köldmedium, vars GWP är 70 % lägre än R-410A.

Dessutom har R-32, som är ett rent enkomponentköldmedium, alla egenskaper som behövs för att enkelt kunna återvinnas, återvinnas eller regenereras, för att komma in på marknaden för återvunnet köldmedium och återanvändas.

R-32 är också allmänt tillgänglig på marknaden, som huvudköldmedium för luftkonditioneringsenheter med scrollkompressorer. Det vill säga till stor del tillgänglig för underhållstjänster.

3 produktversioner

  • Värmepump med inversion på köldbärarsidan
  • Värmepump med inversion på köldmediesidan (endast 100 kW)
  • Kondensorlös

3 basmoduler

  • 100 – 125 – 160 kW

98 möjliga kombinationer av moduler

med de olika produktversionerna

Kapacitetsområde

Tre basmoduler på 100, 125 och 160 kW.
Moduler kan kombineras upp till 8 i två staplade arrayer om 4, med resulterande kapacitetsområde från 200 till 1280 kW

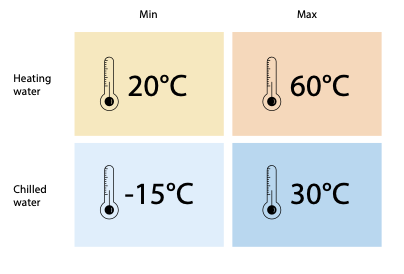

Driftsområde

Produktfördelar

Skalbarhet och kompakthet

På grund av sin modularitet erbjuder de nya EW(W)(H)(L)T-Q A-enheterna hög skalbarhetspotential. Moduler kan läggas till vid behov, enligt fastighetens byggplan.

Moduler kan läggas till vid behov, enligt fastighetens konstruktionsplan. Modulerna kan också kombineras som en array sida vid sida eller staplas för att minimera utrymmesbehovet, särskilt användbart för eftermonteringstillämpningar. Moduler kan kombineras upp till 8 i två staplade arrayer om 4, vilket resulterar i kapacitetsområde från 100 till 1280 kW.

Max horisontell array: 4

Stapelbar upp till 8 moduler

Enkel strömförsörjning

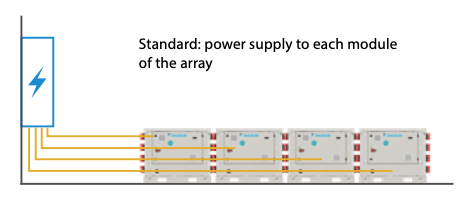

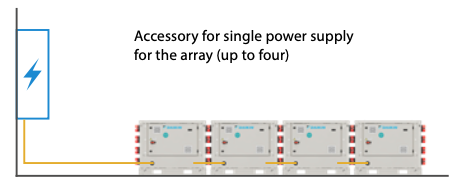

Som standard (inget tillbehör) måste varje modul anslutas till en separat strömkälla. Det är möjligt att ha en enda array (upp till fyra moduler) med en enda strömförsörjning.

Samlingsskenor och kablar levereras från fabriken med någon av nedanstående tillbehörskoder. Den elektriska anslutningen mellan moduler måste göras på plats.

Tillbehörskoder:

EKSPELT2 - Enkel strömförsörjningssats för 2 moduler
EKSPELT3 - Enkel strömförsörjningssats för 3 moduler
EKSPELT4 - Enkel strömförsörjningssats för 4 moduler

Uppmärksamhet:

  • Single Power Supply Kit levereras löst och ska monteras på plats. Den staplade installationen är inte kompatibel med enkel strömförsörjningskonfiguration
  • Enkel strömförsörjning tillgänglig endast för inomhusinstallation
  • I händelse av 4 enheter på beställning, som ska arrangeras i array, om en enda strömförsörjning krävs, kan EKSPELT4 väljas bara en gång


”Plug & Play"-installation

Förenklad installation med grenrörssatsen, som är utformad för att ansluta moduler på vattensidan, eftersom den inkluderar rörsystemet mellan enheterna. Fördelarsatsen kan också fabriksmonteras för att ytterligare minska installationstiden på plats. Dessutom kan en dedikerad Pump Modul enkelt läggas till modulerna. Den är utrustad med inverterpumpar för full flexibilitet och inkluderar en 18-liters expansionstank. För ytterligare enkel installation kan Single Power Supply integreras, med 1 enkel strömkabel ansluten till arrayen med upp till 4 moduler (kablar som ansluter moduler från fabriken).

Modulerna kan installeras inomhus eller till och med utomhus, om den reducerade bullerkonfigurationen skulle väljas. Den nya EW(W)(H)(L)T-Q A erbjuder faktiskt två olika bullerkonfigurationer för att uppfylla kraven för bullerkänsliga applikationer som: bostäder, hotell och sjukhus.

Lägre driftskostnader

Tack vare sin modulära design kan denna nya enhet noga följa fastighetens kyl- och värmebelastningsprofil, enligt EN14825. Tack vare sin modulära design kan denna nya enhet noga följa fastighetens kyl- och värmebelastningsprofil, enligt EN14825. Detta är inte fallet med traditionella förpackade kylare och värmepumpar, som behöver arbeta med en serie av-på-cykler, vilket minskar systemets effektivitet.

  • EWWQ-KC

    Vätskekylt vätskekylaggregat/värmepump med scrollkompressorer

  • EWWQ-G-SS

    Vätskekylt vätskekylaggregat/värmepump med scrollkompressorer

  • EWWQ-L-SS

    Vätskekylt reversibelt vätskekylaggregat, med scrollkompressorer

  • EWWD-J-SS

    Vätskekylt reversibelt aggregat med skuvkompressorer, standard verkningsgrad och standard ljudnivåer, R-134a

  • EWWH-J-SS

    Vätskekylt reversibelt aggregat med skuvkompressorer, standard verkningsgrad och standard ljudnivåer, R-1234ze(E)

  • EWWS-J-SS

    Vätskekylt reversibelt aggregat med skuvkompressorer, standard verkningsgrad och standard ljudnivåer, R-513A

Bidrag till Green Building

De mest populära gröna fastighetsprotokollen är BREEAM och LEED. EW(W)(H)(L)T-Q A kan bidra till ett projekts poäng vid utvärdering av energieffektiviteten i det vattenbaserade systemet, särskilt
om alternativet Partiell värmeåtervinning skulle väljas. Den begränsade GWP av R-32 och den låga kylmedelsladdningen per krets tack vare den modulära designen resulterar också i ett möjligt bidrag när man utvärderar effekten av köldmedier.

Begränsad miljöpåverkan

Enheterna använder köldmedium R-32, som har en global uppvärmningspotential (GWP) på 675, bara en tredjedel av R-410A. R-32 är ett rent enkomponentköldmedium, så att det kan återvinnas. En studie från Tokyo City University rapporterar att återvunnen R-32 har en miljöpåverkan som är 90 % lägre än nytillverad R-32. Daikin använder återvunnet R-32 på sina kylaggregat och värmepumpar under vårt Loop by Daikin-program.

Produktapplikationer


Värme

Rumsuppvärmning + VV-konfigurationer

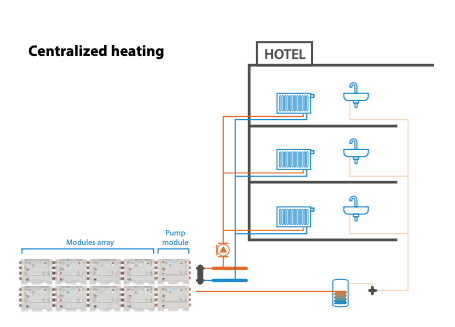

  • Centralvärme, så småningom i vattenslinga kaskad med en luft till vatten värmepump. Varmvattenförsörjning hanteras via oberoende varmvattenförsörjning (enkla eller en rad moduler avsedda för varmvatten, så småningom staplade). Enheter kan hanteras i master/slav upp till en uppsättning av 4 moduler per master
  • Bostäder, kontor, lätta kommersiella, gym, hotell
  • Byte och nybyggnation
  • Möjliga terminaler:
    • Radiatorer (upp till 60 °C)
    • Golvvärme (30-35 °C)
    • Fläktkonvektorenheter (45 °C)

Kyla

Komfortkylning

Centraliserad kyla. Varmvatten hanteras via oberoende varmvattenförsörjning (enkla eller en rad moduler avsedda för varmvatten, så småningom staplade). Enheter kan hanteras i master/slav upp till en uppsättning av 4 moduler per master

  • Bostäder, kontor, lätta kommersiella, gym, hotell
  • Byte och nybyggnation
  • Möjliga terminaler:
    - - Kylgolv(23-18°C)
    - Fläktkonvektorer(12-7°C)



Processkyla

  • Dedikerad eller centraliserad kylning enligt projektets behov. Enheter kan hanteras i master/slav upp till en uppsättning av 4 moduler per master
  • Mjölkkylning (9-4 °C)
  • Kyllager (-8 till -12 °C, med glykol)
  • MRI-kylning och många andra
