Utvecklad för byggnader som ställer högre krav.

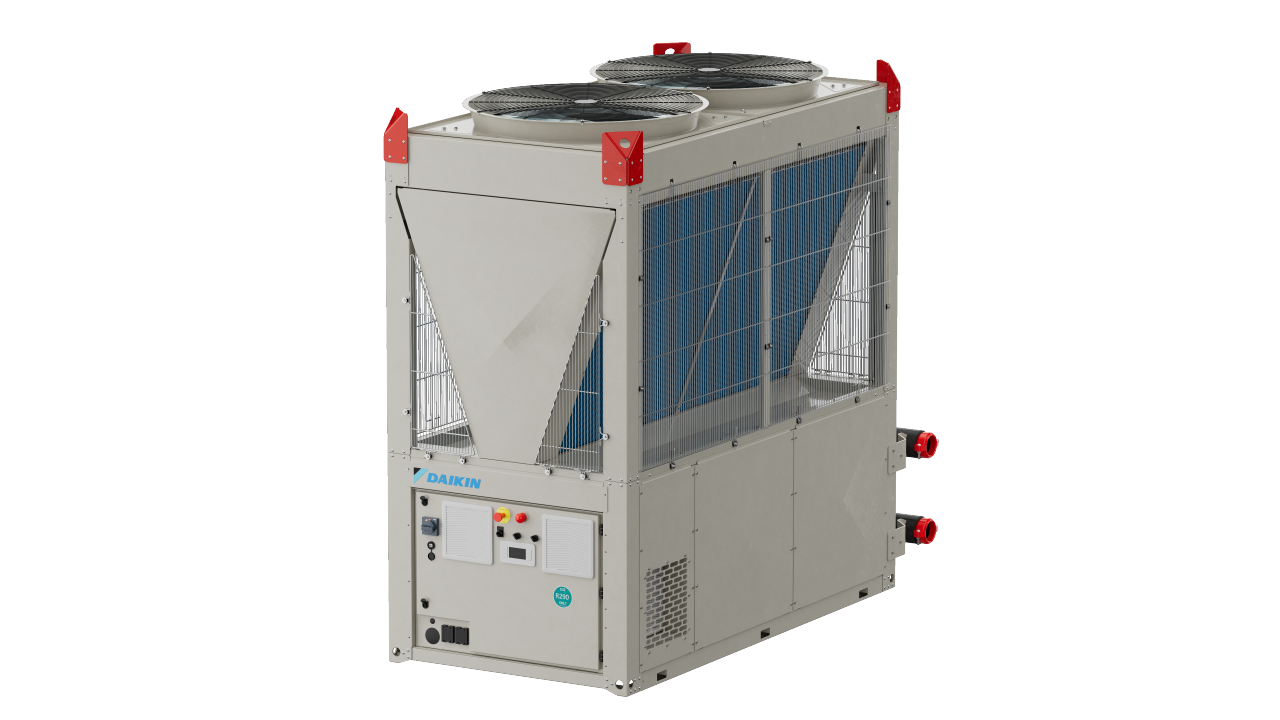

Daikin EWYK-QZ är en modulär luft/vatten invertervärmepump med köldmediet R-290, konstruerad för att skalas från en enskild modul på 135 kW upp till 2000 kW över flera system.
Tack vare den plug-and-play-baserade konstruktionen kan moduler kopplas ihop sida vid sida eller staplas på varandra i takt med att projektet växer – vilket gör att den passar lika bra i nyinstallationer, storskaliga ombyggnader och krävande industriella miljöer.
Ett system, obegränsade möjligheter.
Modulärt Plug & Play-system
Flexibel skalbarhet och modulär installation upp till 2000 kW.
Systemet växer i takt med ditt projekt, vilket gör att moduler kan läggas till successivt i enlighet med byggnadens utvecklingsplan. Enheterna kan installeras sida vid sida eller staplas för att minimera utrymmesbehovet, med upp till fyra grupper om fyra moduler och upp till 60 möjliga konfigurationer i ett enda system.
1 basmodul – upp till 135 kW
2 basmoduler – upp till 270 kW
1 modulsystem med 4 moduler – upp till 540 kW
4x4-system – upp till 2000 kW
styrs av iCM-systemet
Utvecklad för maximal prestanda
Full inverterteknik
VFD-scrollkompressorer och frekvensstyrda EC-fläktar anpassar sig i realtid efter belastningsvariationer, vilket garanterar enastående verkningsgrad vid dellast under alla årstider.
Plug & Play-installation
En enda strömkabel försörjer upp till fyra moduler. Förgreningssatsen med alla rörledningar mellan enheterna kan förmonteras på fabriken för att ytterligare minska arbetstiden på plats.
Högtemperaturdrift
Levererar varmvatten upp till 75 °C även vid utomhustemperaturer så låga som −20 °C – en direkt ersättning för värmepannan i de mest krävande tillämpningarna.
Naturligt köldmedium
R-290 (propan) har ett GWP-värde på endast 0,02 – vilket innebär framtidssäker efterlevnad av F-gasförordningen och ett avsevärt minskat koldioxidavtryck.
Tillval: Pumpmodul
En särskild pumpmodul med en frekvensstyrd pump och ett 18-liters expansionskärl integreras direkt i anläggningen, vilket ger ett helt fristående vattenburet system.
Redo för efterinstallation
Tack vare sin kompakta staplingsbarhet och modulära utbyggbarhet är EWYK-QZ idealisk för projekt där utrymmet är begränsat och där kapaciteten behöver utökas stegvis.
Brett utbud
Inga kompromisser med prestandan.
Ger tillförlitlig uppvärmning och kylning inom ett brett driftsområde, med vattentemperaturer upp till 75 °C, vilket gör den till en idealisk ersättning för pannor i bostäder, hotell och industriella tillämpningar.
| Min. | Max. | |
| Varmvatten | 20 °C | 75 °C |
| Kylvatten | -15 °C | 18 °C |
| Omgiviningstemperatur utomhus | -20 °C | 46 °C |
Daikin Safety Shield
Säkerhet integrerad i varje led
- Två läckagedetektorer för köldmedium – som täcker både kompressorhuset och den elektriska panelen.
- ATEX-certifierade frånluftsfläktar – bibehåller övertryck och avleder eventuella läckage från båda kapslingarna.
- Akustisk och visuell larmsignal – aktiveras omedelbart av läckagedetektorerna för snabb insats vid nödsituationer.
- Separat strömförsörjning – alla säkerhetsanordningar drivs via en egen krets, skild från huvudenhetens strömförsörjning.
- Säkerhetsventilblock – leder kylmedlet ut ur kompressorhuset vid eventuellt övertryck.
Daikins säkerhetsstrategi omfattar hela produktens livscykel – från tillverkning och förvaring till transport, installation, underhåll och avfallshantering – vilket garanterar att både samarbetspartner och slutanvändare alltid kan arbeta i en säker miljö.
Intelligent Chiller Manager
1. Fullständig anläggningsoptimering
Samordnar alla moduler i värme- eller kylläge, vilket garanterar hög effektivitet och tillförlitlig drift oavsett anläggningens storlek eller utformning.
2. Utökad arkitektur
Hanterar kyltorn och förgrenade pumpsystem för både luftkylda och vattenkylda installationer från ett enda gränssnitt.
3. Minskade driftskostnader
Genom att minimera energiförbrukning och mekanisk belastning förlänger iCM systemets livslängd och ger mätbara effektivitetsvinster under enhetens livstid.
Tekniska data – EWYK-QZ
EWYK135QZXSA2
| Parameter | Värde |
Värmekapacitet [H1] – 40/45 °C, 7 °C utomhustemperatur (kW) | 135 |
COP [H1] (kW/kW) | 3,3 |
SCOP vid låg temperatur/medeltemperatur (kW/kW) | 4,2 / 3,2 |
Kylkapacitet [C1] — 12/7 °C, 35 °C utomhustemperatur (kW) | 128 |
EER [C1]/SEER (kW/kW) | 2,6 / 4,8 |
Ljudeffektsnivå (dB(A)) | 79,5 |
Mått (L × B × H) (mm) | 2 382 × 1 207 × 2 653 |
Köldmediemängd (kg) | 6,6 |
Kompressortyp | 2× scroll-VFD |
| Strömförsörjning | 400 V/3-fas/50 Hz |
Systemkapaciteter
1 MODULE
135 kW
Värme/128 kW kyla
2 MODULER
270 kW
Värme/256 kW kyla
3 MODULER
405 kW
Värme/384 kW kyla
4 MODULER
540 kW
Värme/512 kW kyla
Framtidssäker genom konstruktion
R-290 är ett av de mest miljövänliga köldmedierna som finns tillgängliga. I kombination med full inverterteknik och smart nätintegration stöder EWYK-QZ hållbara byggstandarder och uppfyller de senaste europeiska regelverken.
Utformad för hållbara byggnader
Förberedd för BREEAM
Förberedd för LEED
Fullt förenlig med den senaste F-gasförordningen
Viktiga hållbarhets- och prestandaindikatorer
GWP 0,02 – global uppvärmningspotential
SCOP 4,2 – Hög säsongseffektivitet (låg temperatur)
75 °C – maximal värmevattentemperatur
−20 °C – Lägsta utomhustemperatur vid uppvärmning
