Samtidig uppvärmning och kylning med R-513A köldmedium
Daikins EWYS-4Z vätskekylaggregat för samtidig värme poch kyla är utrustad med Daikin Varvtalsstyrda Enkel-Skruv Kompressorer med frekvensomformare (VFD) och Variable Volume Ratio (VVR). Den arbetar med R-513A köldmedium, som har en mycket låg global uppvärmningspotential (GWP).
Dess kapacitetsområde är från 400 till 800 kW i både kyl- och värmeläge, med en total energieffektivitetskvot (TER) på upp till 7,89. Den fungerar i omgivningstemperaturer från -18°C till +50°C, med kylvattentemperaturer från -8°C (med en vatten/glykolblandning) till +20°C, och värmevattentemperaturer från +30°C till +60°C.
Som ett resultat kan EWYS-4Z användas flitigt över olika tillämpningar, från industriella till kommersiella fastigheter, hotell och sjukhus. Det säkerställer tillförlitlig drift och optimal prestanda i en mängd olika platser och väderförhållanden.
2 ljudkonfigurationer
|
|
Kapacitetsområde
Från 400 kW upp till 800 kW i både värme och kyla
Driftsområde
Vattentemperaturer:
Uppvärmning: 30 oC - 60 oC
Kyla: - 8 oC - 50 oC
Omgivningstemperatur: - 18 oC - 50 oC
Produktfördelar
10 goda skäl att välja Daikin EWYS-4Z
Effektiv drift för att begränsa driftkostnaderna
#1 Varvtalsstyrning och VVR-kontroll
Varvtalsstyrning med VFD, vilket ökar effektiviteten vid dellast. VVR justerar kompressordriften för att matcha alla förhållanden, vilket minimerar energiförlusterna.
#2 INGEN startström
Det finns inga strömspikar vid uppstarten. Startströmmen är alltid lägre än den absorberade strömmen under de maximala driftsförhållandena (FLA).
#3 Hög effektfaktor
EWYS-4Z upprätthåller en förskjutningseffektfaktor som alltid är större än 0,95.
#4 Snabb komfort och låg vattenhalt krävs
Variationen av uteffekten i direkt relation till systemets kyl- och värmebehov gör att det kan nå börvärdeförhållandena på mindre än en minut, vilket gör att det kan fungera korrekt med samma mängd vatten som i slingan på en inverterkylare med endast kylning.
Enastående tillförlitlighet
#5 Separata köldmediekretsar
Två separata och oberoende köldmediekretsar säkerställer maximal säkerhet och enkelt underhåll
#6 Kylmedelkyld VFD-teknik
Daikin köldmediekyld VFD-teknik påverkas inte av miljöförhållanden (omgivningstemperatur, höjd över havet eller luftkvalitet) vilket säkerställer oöverträffad tillförlitlighet.
#7 Enkelskruvskompressorer
Daikin enkelskruvskompressorer har mycket balanserade mekaniska belastningar, som reducerar komponentpåkänning, förlänger enhetens livslängd, förbättrar tillförlitligheten och minimerar vibrationer och buller. Kompressorernas utmärkta volymetriska verkningsgrad gör dem idealiska för tillämpningar med variabel hastighet.
Integrering av multifunktionsenheten i ett större VVS-system
#8 Intelligent Chiller Manager
Daikin intelligent Chiller Manager (iCM) möjliggör kontroll av upp till 8 enheter inom ett system och hanterar sekvenseringen och kapaciteten för varje enhet för att uppnå den totala erforderliga kapaciteten samtidigt som energiförbrukningen minimeras. Detta säkerställer kapacitetshantering av enheterna utan behov av en extra kontrollpanel, och utnyttjar enhetens mjukvarufunktioner. Detta tillvägagångssätt ger en mycket kostnadseffektiv anläggningslösning, som prioriterar tillförlitlighet framför effektivitet.
#9 Kaskadsystem
Daikin iCM säkerställer korrekt integrering av EWYS-4Z-enheter i ett system med distinkta typer av enheter, såsom ett 4-rörssystem med EWYS-4Z och en kylare med värmeåtervinning eller en värmepump med en växlingsventil för lägesväxling.
I båda fallen kan ett komplett Daikin HVAC-system designas. I det andra fallet möjliggör integrationen med vatten-vatten-värmepumpar (under samma systemstyrning) fullständig avkolning av uppvärmning även där terminaler fortfarande skulle vara radiatorer. Faktum är att ett Daikin kaskadsystem kan utformas för att tillhandahålla varmvatten upp till 75 °C, med tanke på EWYS-4Z i kombination med en enkelskruvkompressorer vattenbaserade värmepumpar, så småningom också utrustade med VFD, och tillgängliga med olika köldmediealternativ (R-1234ze, R-513A, R-134a).
#10 Daikin On Site
EWYS-4Z är utrustad med Daikin on Site, ett molnbaserat fjärrövervakningssystem som säkerställer korrekt funktionalitet hos kyl- och värmeanläggningar.
Detta fjärrsystem gör det möjligt för anläggningschefer att enkelt identifiera problem och hitta rätt lösningar närhelst ett larm uppstår. Plattformen möjliggör realtidsutvärdering av parametrar, vilket gör det möjligt att justera inställningar och ingripa på distans vid behov.
Enheten är utrustad med ett modem och ett GSM-kort, vilket ger en autonom internetanslutning.
Produktapplikationer
Kyla + Värme
Rumskyla & Värme
- Centralvärme och samtidigt kylbehov. Enheter kan hanteras i master/slav upp till en uppsättning av 4 moduler per master
- Sjukhus och kontor
- Ersättnings- och nybyggnader
- Möjliga terminaler:
- Värme
- Radiatorer (upp till 60 °C)
- Golvvärme (30-35 °C)
- Fläktkonvektorenheter (45 °C)
- Kyla
- Fläktkonvektorenheter (7 °C)
- Värme

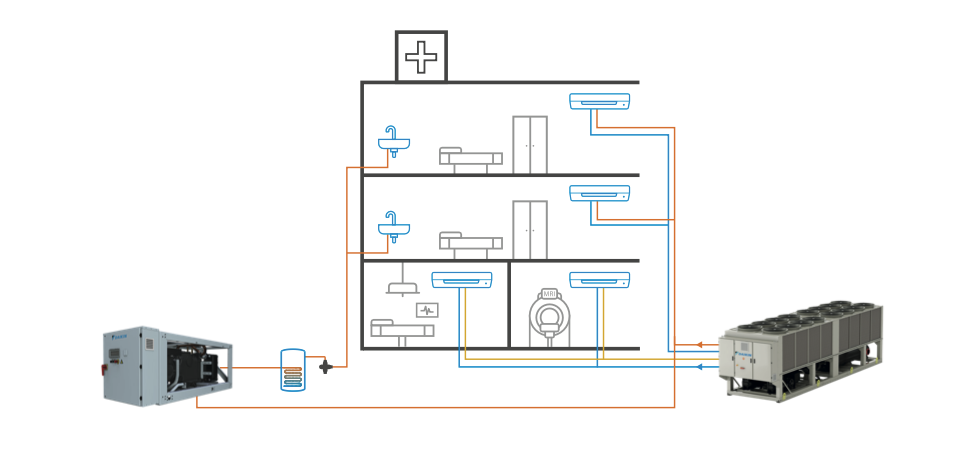

Kyla + värme + varmvatten
Kyla & värme + varmvatten
- Centralvärme och samtidigt kylbehov. Enheter kan hanteras i master/slav upp till en uppsättning av 4 moduler per master
- Sjukhus och kontor
- Ersättnings- och nybyggnader
- Möjliga terminaler:
- Värme
- Radiatorer (upp till 60 °C)
- Golvvärme (30-35 °C)
- Fläktkonvektorenheter (45 °C)
- Kyla
- Fläktkonvektorenheter (7 °C)
- Värme
