Optimera din fastighets effektivitet med Daikin AHU avancerade lösningar
Ventilation är avgörande för din fastighet
Energieffektiv fastighetsdesign ökar behovet av ventilationssystem. Energieffektiva byggnader kräver mer isolering för att minska värmeförlusterna. Det betyder att luften i din fastighet stannar kvar längre och blir gammal. Den gamla luften riskerar att utsätta människor i fastigheter för allergener, dålig lukt, kondens, mögel mm.

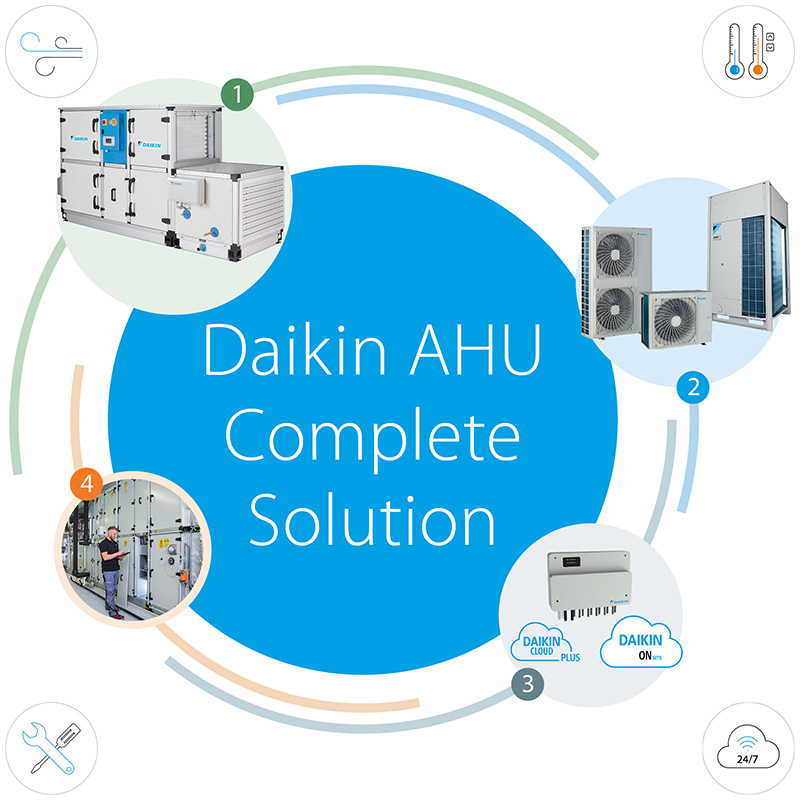

Hur Daikins kompletta VVS-lösning hjälper dig att uppnå maximal effektivitet?
- Topplösningar: Uppnå hög energieffektivitet och lägre CO2 fotavtryck över alla segment och varje steg i ditt VVS-system.
- Sömlös integration och kommunikation: Se till att varje komponent fungerar i harmoni; Att integrera AHU med ett värmeåtervinningssystem är ännu effektivare.
- One-stop kontakt: Få allt du behöver från designsupport till reservdelar och service, vilket minskar tid och ansträngning som går förlorad när du kontaktar flera leverantörer.
- Enklare och snabbare idrifttagning: Njut av tillförlitlig drift med förprogrammerade, konfigurerade och fabrikstestade kontroller, förbättrar inte bara driftsäkerheten utan sparar också tid och minskar personalkostnader under installation, driftsättning och även underhåll.
Ventilation:
Uppnå högsta inomhusluftkvalitet med den mest effektiva värmeåtervinningen från Daikin AHU, med uppvärmning, kylning och befuktning för att ge den exakta komfortmiljön.
Service:
Från idrifttagning, reservdelar till underhåll, Daikins servicenätverk säkerställer snabb problemlösning och pålitlig prestanda, vilket håller ditt AHU-system igång smidigt.
Kondensorenhet:
Sömlös installation och överlägsen effektivitet vid anslutning av Daikin kondenseringsenheter (ERA / VRV) med Daikin AHU med hjälp av våra unika X-kontroller.
Kontroll:
Spara tid och kostnader med Daikins plug-and-play-kontrollsystem. Enkel montering på plats och molnbaserade lösningar säkerställer att du har kontrollen, oavsett var du befinner dig.
Stödjer din framgång, oavsett din roll i projektet
Urvalsverktyg
Referensfall
Starta ditt ventilationsprojekt med Daikins urvalsverktyg
Drastiskt minska urvalstiden med vårt användarvänliga gränssnitt för val av luftbehandlingsaggregat, ASTRA, för att visualisera din skräddarsydda AHU-lösning som passar dina behov och din plats.
- Intelligent programvara: Den intelligenta kärnan säkerställer högkvalitativa urval skräddarsydda för dina specifika krav.
- Föruppladdade parametrar: Konkurrenskraftiga lösningar tillgängliga i guiden, som omedelbart ger ett 3D-resultat redo för anpassning. Ändra din enhet för att möta dina behov, generera och ladda sedan ned tekniska rapporter, prislistor och fläktkurvor i olika format.
Hållbara VVS-lösningar: R-32 kompatibla AHU:er
Daikin, ledaren inom innovativa HVAC-lösningar, introducerar den R-32-kompatibla AHU för Compact-serien L & T, Modular-serien R & P och Professional-serien. Som den första på marknaden att erbjuda full R-32-kompatibilitet över utomhusenheter (VRV / ERA), AHU och kontroller, tillhandahåller Daikin en heltäckande VVS-lösning som möter dina ventilations- och avkolningsbehov.

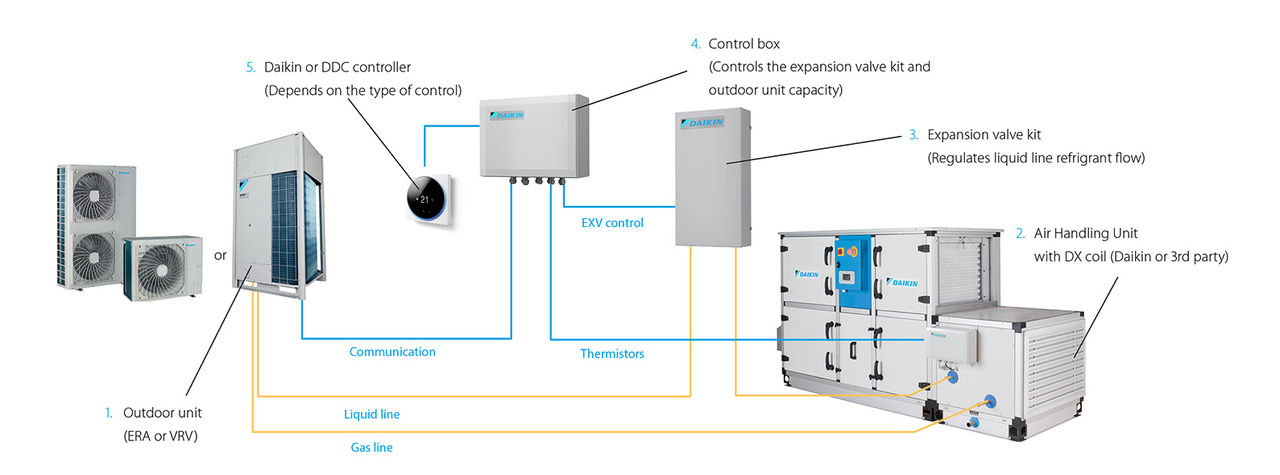

Daikins friskluftspaket
Daikins DX-kit erbjuder sömlös integration för hela din fstighets ventilationssystem. Med vår unika DX-anslutning kan du enkelt ansluta ditt luftbehandlingsaggregat till vilken Daikin VRV- eller ERA-växelriktarkondenseringsenhet som helst.
- Spara tid med plug-and-play-lösning: Den integrerade expansionsventilen och kontrollboxen säkerställer att inga extra konfigurationer behövs, vilket förenklar installationen.
- Minskat designarbete: Designers kan lita på vårt stöd för att designa en enkel integration med Daikin friskluftspaketlösning.
- Optimal prestanda: Effektivisera ditt VVS-system, säkerställa en problemfri installation och öka den totala effektiviteten av din fastighets ventilationsprestanda med de minskade energikostnaderna för slutanvändarna.
Daikins ventilationssystem för frisk luft
Daikins ventilationssystem kan integreras i hela fastigheten som en totallösning. Med vår unika DX-anslutning kan du ansluta ditt luftsystem till alla enheter från Daikin VRV eller ERQ. Expansionsventilen och kontrollboxen som kan integreras gör att det fungerar som en riktig plug-and-play-lösning. Inga extra konfigurationer behövs och installatören behöver inte utföra något extra designarbete. Du kan välja de perfekta inställningarna för dig på samma sätt som du skulle ha gjort med andra ventilationssystem.
Centraliserad och decentraliserad ventilation
Daikin erbjuder centraliserade och decentraliserade ventilationslösningar för att möta olika fastighetsbehov. Centraliserade system ger effektiv luftdistribution från en enda punkt, medan decentraliserade system erbjuder flexibla, lättinstallerade enheter för specifika områden. Båda säkerställer optimal inomhusluftkvalitet och energieffektivitet.
Centraliserad ventilation
Decentraliserad ventilation
Våra mest populära ventilations- och luftbehandlingsaggregat
Kompakt L
Takupphängd AHU
- Luftflöde: Upp till 3,450 m3/h
- Finns i 6 storlekar
- Lätt att installera med DX/vatten/elektrisk spole
- Kompatibel med R410a & R32 DX-köldmedieslingor
- Tyst drift
- Högsta nivå av komfort
- Falsk takapplikation (Noll fotavtryck)
- Motflöde HX med upp till 92 % effektivitet
Kompakt T
Golvmonterad AHU för topputlopp
- Luftflöde: Upp till 4,200 m3/h
- Finns i 6 storlekar
- Lätt att installera med DX/vatten/elektrisk spole
- Kompatibel med R410a & R32 DX-köldmedieslingor
- Tyst drift
- Högsta nivå av komfort
- Minsta fotavtryck
- Motflöde HX med upp till 92 % effektivitet
- Lätt att installera i alla eftermonterade fastigheter

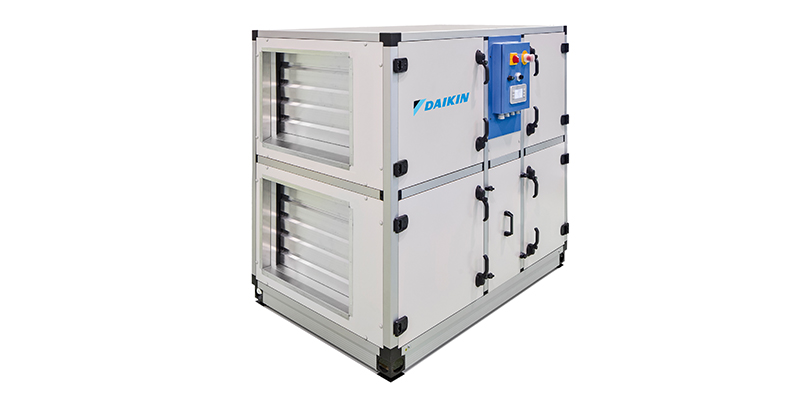

Modulär R
Värmeåtervinningshjul typ luftbehandlingsenhet
- Luftflöde: Upp till 25 000 m³/h
- Finns i 10 storlekar
- Enkel anslutning: Kompatibel med DX och vattenslingor
- Installation: Lämplig för både installation inomhus och utomhus
- Kontrollalternativ: Finns med eller utan integrerade kontroller
- Energieffektivitet: Mycket energieffektiva AHU
- Värmeväxlare Roterande hjulvärmeväxlare (HX)
- Fabrikskonfigurerad: Förprogrammerade och fabrikstestade kontroller för enkel installation

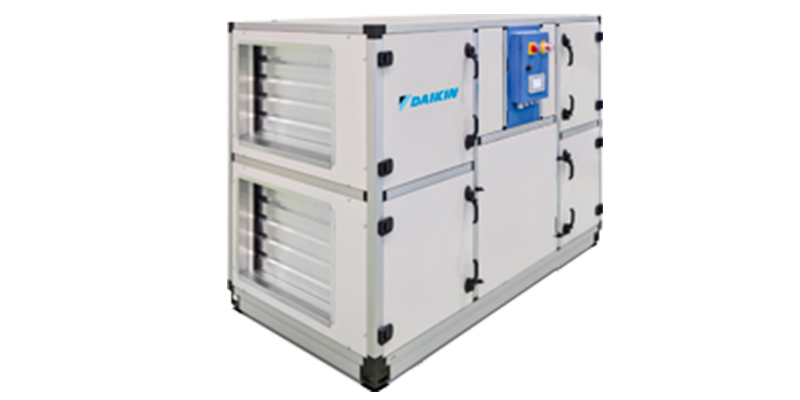

Modulär P
Värmeåtervinningsenhet av platttyp
- Luftflöde: Upp till 20,000 m³/h
- Finns i 10 storlekar
- Enkel anslutning: Kompatibel med DX och vattenslingor
- Installation: Lämplig för både installation inomhus och utomhus
- Kontrollalternativ: Finns med eller utan integrerade kontroller
- Energieffektivitet: Mycket energieffektiva AHU
- Värmeväxlare Motflödes plattvärmeväxlare (HX)
- Fabrikskonfigurerad: Förprogrammerade och fabrikstestade kontroller för enkel installation
Professionell
Anpassad AHU för att möta alla dina specifika behov
- Luftflöde: Upp till 144,000 m3/h
- Möjligt att matcha exakta mått som krävs
- Finns med och utan kontroller
- Exakt temperaturkontrollalternativ
- Högsta komfortnivå med anslutning till Kylare / Värmepumpar / DX kondenseringsenheter
- Hygienisk, ATEX, RLT-certifiering möjlig
- Fabriksmonterad och konfigurerad kontrolltillgänglighet

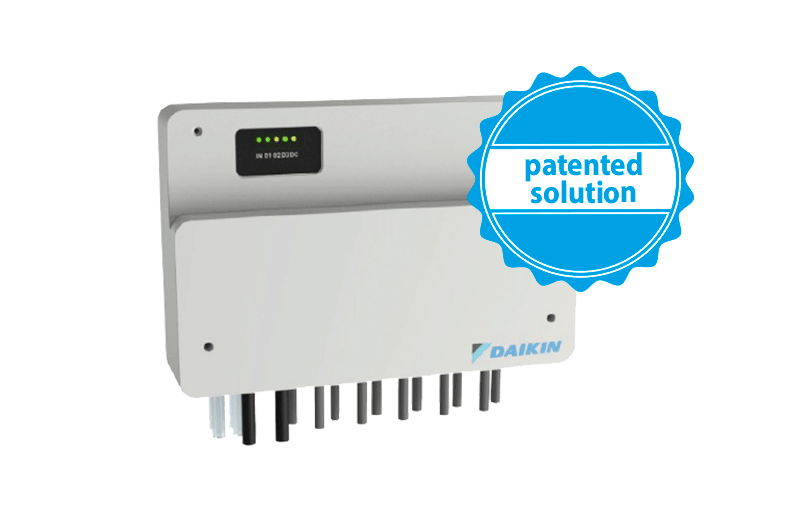

Daikin Digital Control
Plug and play kontrollsystem
- Maximal flexibilitet vid val av upp till 310 I/O (ingångar/utgångar).
- Integrera både låg- och högspänningssystem med stöd upp till 75 kW för mångsidiga applikationer
- Användarvänligt kontrollgränssnitt och kommunikation med Daikin Digital kontroller
- Fri kyla/fri värmehantering
- VRV direktexpansion och hantering av kylvattensystem
- Alla komponenter är internt anslutna
- Snabbare anslutning mellan sektioner
- Programmeringsschema
- Inomhusluftkvalitet (IAQ) kontrolleras av CO2 Sond
- Övervakning och kontrollhantering lokalt, fjärralternativ (Modbus, Bacnet)
Daikin on Site
Fjärrövervakning och styrning för vätskekyl- och luftbehandlingsaggregat
- Övervaka och kontrollera din kylare eller AHU när som helst, var som helst
- Fjärrdiagnostikstöd av Daikin-experter för optimal systemprestanda och livslängd
- Få tillgång till driftsdata för förbättrad kontroll och tillförlitlighet
- Hög säkerhet för datasekretess, lagring och transport.
- Optimera drift- och underhållskostnader
Intelligent Touch Manager (ITM)
Hantera hela din fastighet med ett gränssnitt
Idealisk för medelstora till stora kommersiella applikationer, Möjlig att styra flera AHU och VRV inklusive inomhusenheter med singel iTM.
Sömlös integration med VRV, AHU och tredjepartsutrustning, så att du kan styra klimat, belysning och larm från ett enda gränssnitt
Optimera din energianvändning genom att övervaka förbrukningen och upptäcka energislöseri
Lätt att använda analyser, sparar upp till 15 %
Modulär design: så att du kan anpassa systemet för att passa alla fastighetsstorlekar och behov
Dygnet runt fjärrövervakning genom att ansluta till Daikin i-Net för kontinuerlig systemprestanda
Certifieringar och kvalitetssäkring
Våra luftbehandlingsenheter är erkända för sin exceptionella kvalitet och prestanda, certifierade av Eurovent-certifieringen. Dessa certifieringar säkerställer att våra produkter uppfyller de högsta standarderna för effektivitet, hygien och tillförlitlighet.
Kontrollera pågående giltighet för Eurovent-certifikat: www.eurovent-certification.com
Certifieringar:
- Eurovent-certifierade prestanda: Garanterar att våra AHU uppfyller stränga prestandakriterier.
- Överskrider 2018 ErP – EKODESIGN-krav: Säkerställer överensstämmelse med de senaste energieffektivitets- och miljöstandarderna.
- Hygiendirektiv VDI 6022: Våra Compact L- och Professional-serier är certifierade, vilket säkerställer att de uppfyller strikta hygienkrav.
- Hygiendirektiv DIN 1946: Certifiering för vårt professionella sortiment, som betonar vårt engagemang för hälsa och säkerhet.
- RLT-certifierad prestanda: Validerar tillförlitligheten och effektiviteten hos våra AHU.
Bakom kulisserna: hantverksexcellens
Gå in i vår italienska fabrik och utforska resan bakom att skapa Daikin AHU. Bevittna vår precisionsteknik och experthantverk som säkerställer att varje Daikin AHU uppfyller de högsta standarderna för kvalitet och innovation.
Fallstudier
BMW-Meerschman
Upptäck hur Daikins avancerade HVAC-lösning säkerställer optimal klimatkontroll, energieffektivitet och överlägsen komfort för BMW Meerschmans showroom, vilket förbättrar den övergripande kundupplevelsen.
Intro Bergheim köpcentrum
Daikin implementerade en skräddarsydd och energieffektiv HVAC Total Solutions för att säkerställa optimal klimatkomfort och energieffektivitet i 22 butiksenheter i ett nytt köpcentrum nära Köln.

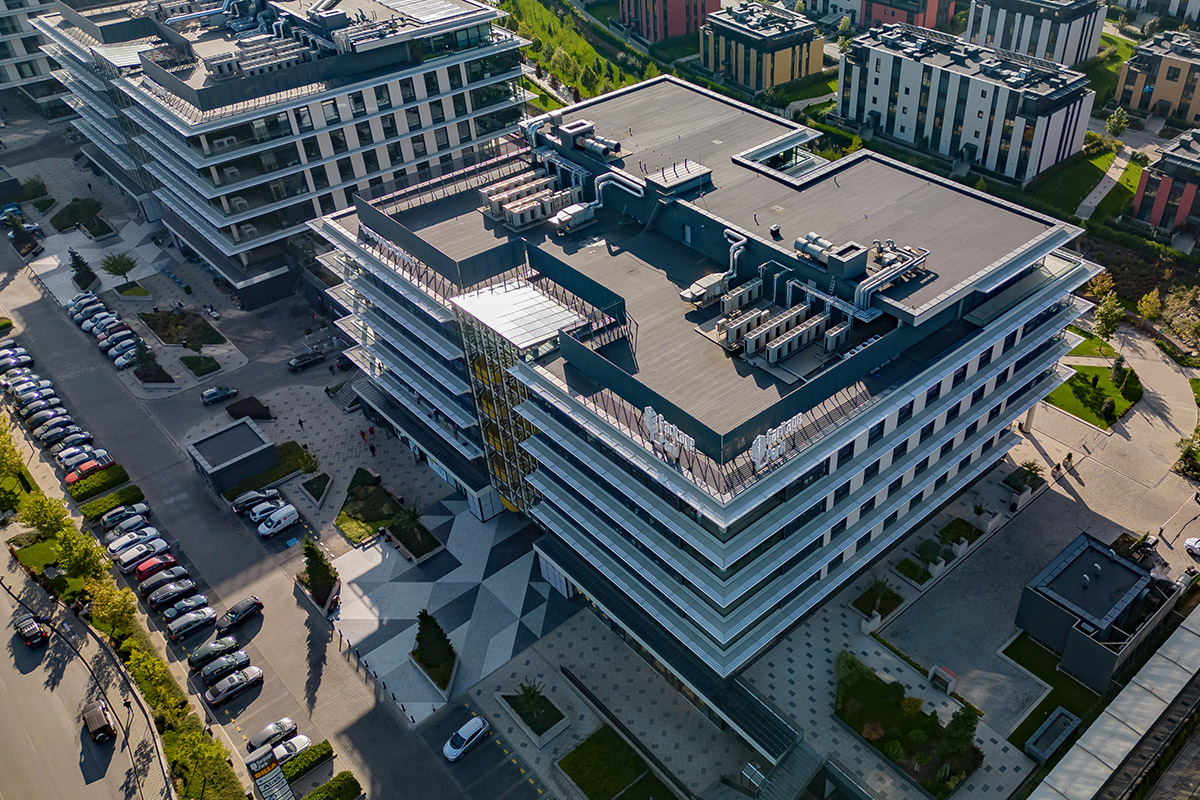

Garitage Park
Lär dig mer om hur Daikin implementerade en VVS-lösning, som säkerställer bästa möjliga klimat samtidigt som man undviker användningen av gas på en plats som är större än 23 fotbollsplaner.
