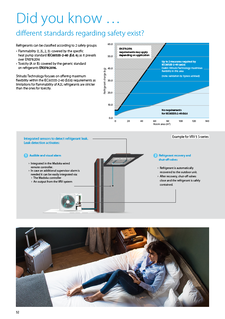

F-gas safety standards overview
PDF | 942.03KB
Inbyggda kontroll- och säkerhetsåtgärder ger flexibilitet
Med Shîrudo Teknik säkerställer Daikin överensstämmelse enligt produktstandarden IEC60335-2-40 (Ed. 6) för inomhusenheter. Med fabriksinbyggda kontroll- och säkerhetsåtgärder för köldmedium är dessa system också de snabbaste och mest flexibla att använda.
Det finns inget behov av komplicerade och tidskrävande beräkningar, även för små rum.
För enkel och problemfri design av kommersiella fastigheter, validera ditt projekt i vår VRV Xpress-mjukvara, med planlösningsintegration. VRV Xpress är en webbapplikation som gör det enkelt att snabbt specificera detaljerade VRV-system. VRV Xpress kräver ett Daikin-ID.
Så här fungerar Shîrudo Teknik
Shîrudo-tekniken integrerar kontroll- och säkerhetsåtgärder för köldmedium direkt från fabriken. Det innebär att VRV 5-systemet är utrustat med sensorer, avstängningsventiler och ett larm, som är tredje parts CB-certifierade av ett anmält organ (SGS CEBEC).
- Inbyggda sensorer för att upptäcka läckage av köldmedium
- Integrerat larm
- Inbyggda avstängningsventiler
Inbyggda sensorer för att upptäcka läckage av köldmedium
- Integrerade i alla inomhusenheter
- Självövervakande, upptäcker även det minsta läckaget av köldmedium
- Aktiverar automatiskt åtgärder vid läckage av köldmedium: ett larm och avstängningsventiler
Integrerat larm
- Lokalt visuellt och hörbart larm integrerat i Madoka trådansluten fjärrkontroll
- Ett ytterligare överordnat larm kan integreras via:
- En lokal inställning på Madokakontrollen
- En insignal som utlöser ett larm från tredje part
Inbyggda avstängningsventiler
VRV 5 värmeåtervinning
- Avstängningsventiler finns inbyggda i BSSV-boxen
- Ventilerna på den drabbade köldmediegrenen stängs och innesluter läckan
- Resten av systemet förblir i drift
VRV 5 S-serien
- Avstängningsventiler finns inbyggda i utomhusenheten
- Köldmediet återförs automatiskt till utomhusenheten
- När köldmediet återförts stänger ventilerna och köldmediet lagras säkert i utomhusenheten
Från små hem till stora kontor
VRV 5 värmeåtervinning
VRV 5 S-serien
Ta reda på mer om VRV 5.
Ta reda på detaljerna om de olika säkerhetsstandarderna för F-gas nedan
Vilka standarder regleras i F-gasförordningen?
Två standarder tillämpas för att omfatta säkerhetsföreskrifterna för köldmedium:
- Brännbarhet (1, 2L, 2, 3): omfattas av den specifika värmepumpsstandarden IEC60335-2-40 (Ed. 6) som den råder över EN378:2016
- Toxicitet (A eller B): omfattas av den generiska standarden för köldmedier EN378:2016.
Begränsningarna för brandfarlighet för A2L-köldmedier är strängare än de för toxicitet, så Shîrudo-tekniken fokuserar på att erbjuda maximal flexibilitet inom kraven enligt IEC60335-2-40 (Ed.6) .
